Rampa de acceso al CEIP San Ignacio LHI

Proyectos

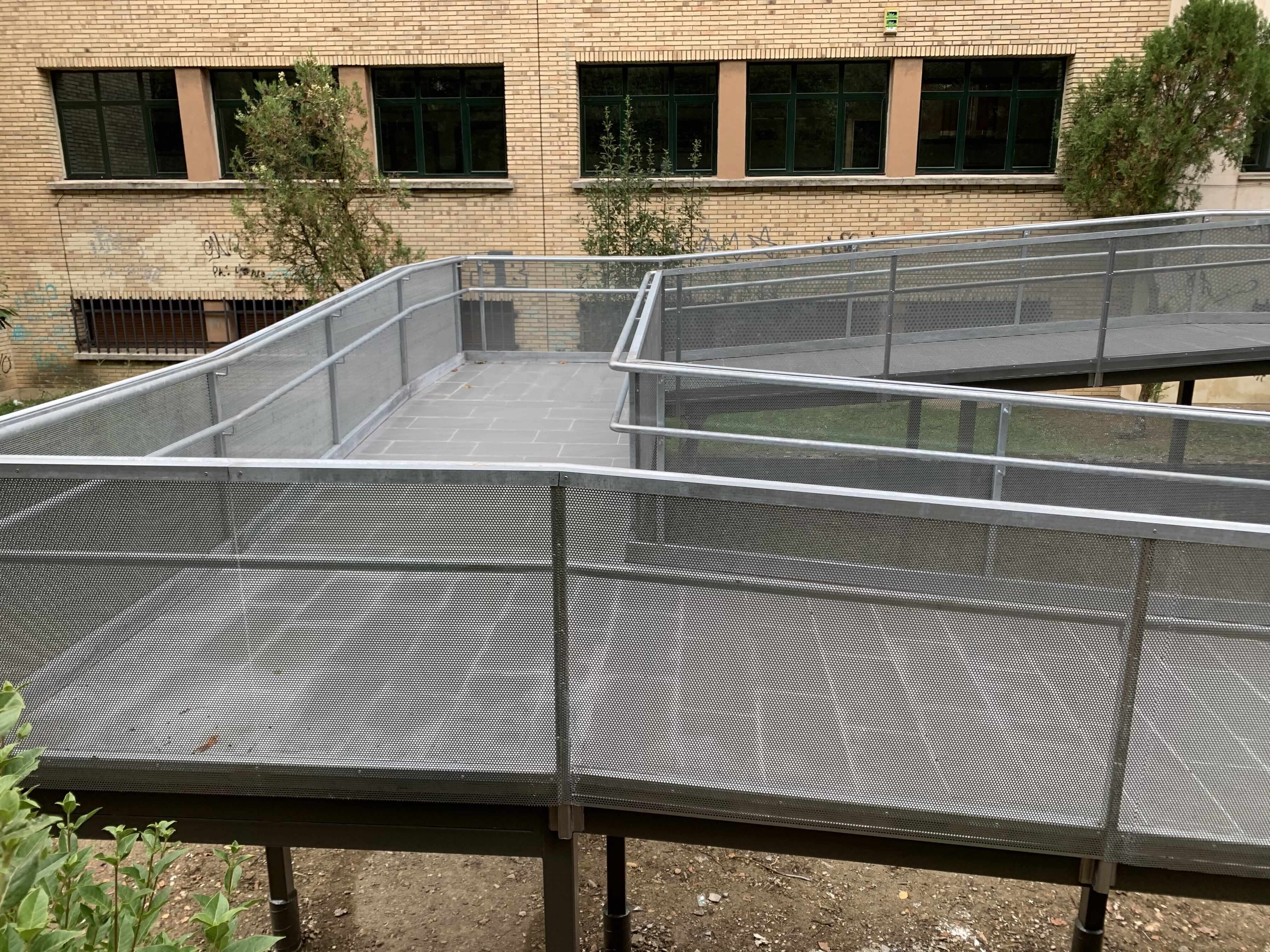

Rampa finalizada acceso CEIP San Ignacio

El proyecto se ajusta a lo establecido en DB-SU en lo referente a la configuración de los espacios, los elementos fijos y móviles que se instalen en el edificio

5.4. NORMATIVA DE ACCESIVILIDAD

APARTADO

RAMPAS

(Anejo II, Art.3.8)

NORMATIVA SOBRE ACCESIBILIDAD EN LOS EDIFICIOS

NORMATIVA SOBRE ACCESIBILIDAD EN EL ENTORNO URBANO

AMBITO DE APLICACIÓN: El diseño de planos y la redacción de determinaciones de los instrumentos de planeamiento, y la redacción y ejecución de proyectos de Urbanización, así como el diseño, características y colocación de mobiliario urbano.
ELEMENTOS DE URBANIZACIÓN: Se considerarán como tales; La pavimentación, abastecimiento y distribución de aguas, saneamiento y alcantarillado, distribución de energía eléctrica, gas, telefonía y telemática, alumbrado público, jardinería y aquellas otras que materialicen las indicaciones de los instrumentos de planeamiento urbanístico.

NORMATIVA. Decreto 68/2000 de 11 de Abril. Anejo II

F.ACC/URB.A.II

PROYECTO

∅ = > 180 cm P=8%

P =
A = 200 cm

H = > 5 cm L = 5 m
B = 200 cm

H = 100 cm
H = 70 cm
L = 30 / 45 cm

ACCESOS PENDIENTE

ANCHURA

Longitudinal Transversal

∅ ≥ 180cm P≤8%

P ≤ 1,5 %
A ≥ 200 cm

H ≥ 5 cm
L ≤ 10m
B ≥ 200 cm

Obligatorio a ambos lados H = 100 ± 5 cm
H = 70 ± 5 cm
L = 45 cm

Antideslizante

BORDILLO LATERAL

LONGITUD máxima sin rellano

RELLANO INTERMEDIO. Fondo

PASAMANOS:

Para cualquier ancho uno a

otro a Prolongación en los extremos

PAVIMENTO

SEÑALIZACIÓN Anejo IV: Mediante franja señalizadora en los itinerarios peatonales. Se dispondrán placas de orientación en los pasamanos de los edificios públicos de interés general y vestíbulos con varias opciones.

________________________________________

Se busca ejecutar una rampa, que cumpliendo con las pendientes establecidas en la normativa de accesibilidad, salve el desnivel existente con el menor desarrollo posible, intentando que el acceso y el desembarco de la misma estén los más cercanos posible a los actuales.

Para ello se prepara una estructura metálica, ligera, que permita el paso inferior, y chapa perforada formando las barandillas.

La unión de los pilares metálicos a las zapatas se realizará mediante placas y pernos de anclaje según planos de estructura.

En el arranque de la rampa, las vigas se apoyarán sobre un perfil anclado al muro de hormigón, mediante anclajes químicos, y en el desembarco, sobre muretes de 1⁄2 asta de ladrillo perforado.

Sobre el forjado colaborante, se colocará un solado de gres porcelánico, antideslizante clase 3, adherido con cemento cola. El mismo material, se colocará junto al desembarco de la rampa, hasta la puerta de acceso al centro.

La barandilla está formada por montantes metálicos, soldados a la estructura principal, a los que se añadirá una chapa perforada por el exterior, y dos pasamanos redondos hacia el interior, a las alturas exigidas por la normativa de accesibilidad.

También contará con una llanta de 10 cm de altura en su parte inferior, para evitar las salidas accidentales de bastones y ruedas a lo largo de su recorrido. Esta llanta, se separara 5 mm sobre la cota del solado, para permitir el paso del agua

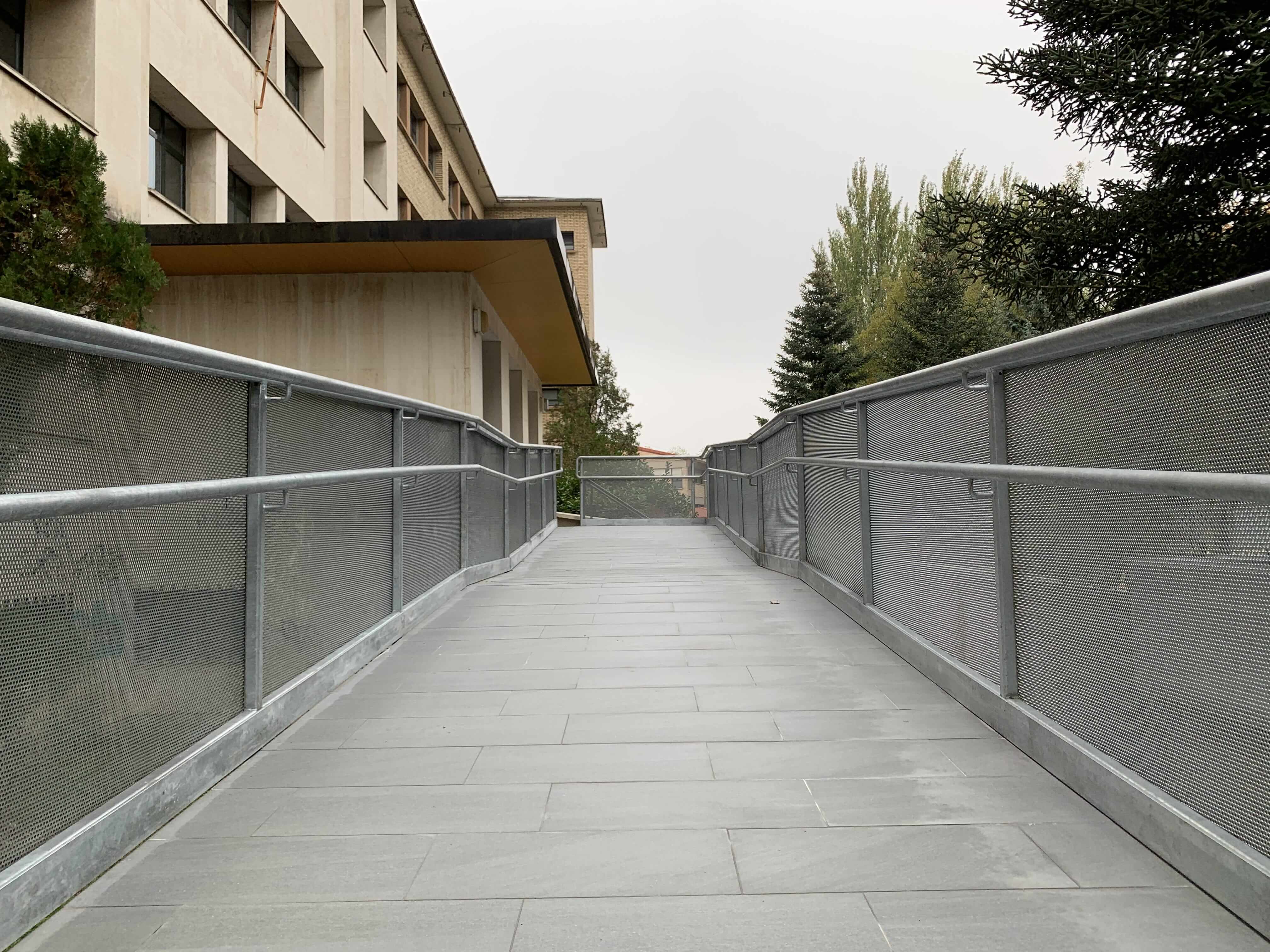

Vista solado rampa CEIP San Ignacio

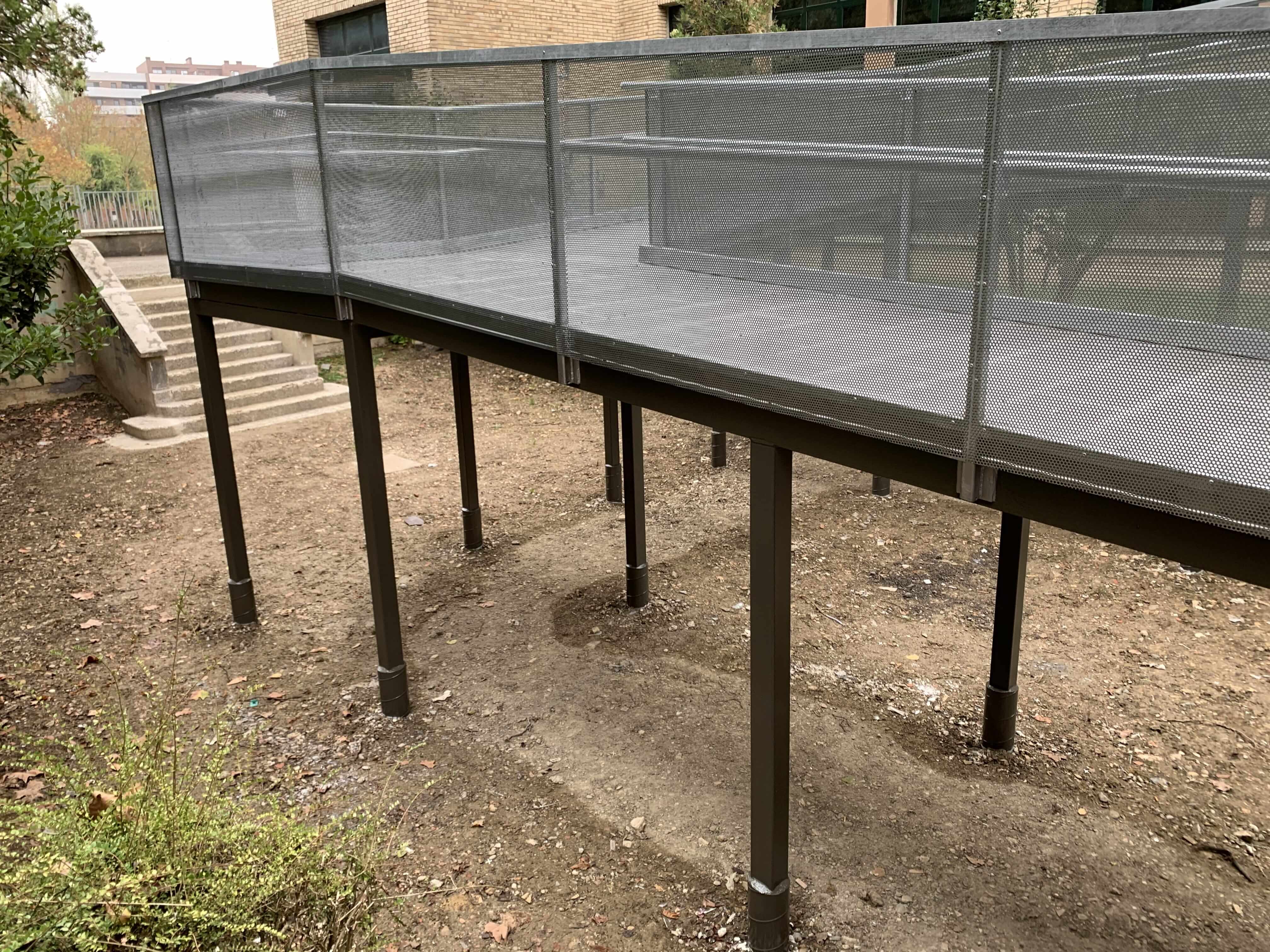

Detalle estructura metálica

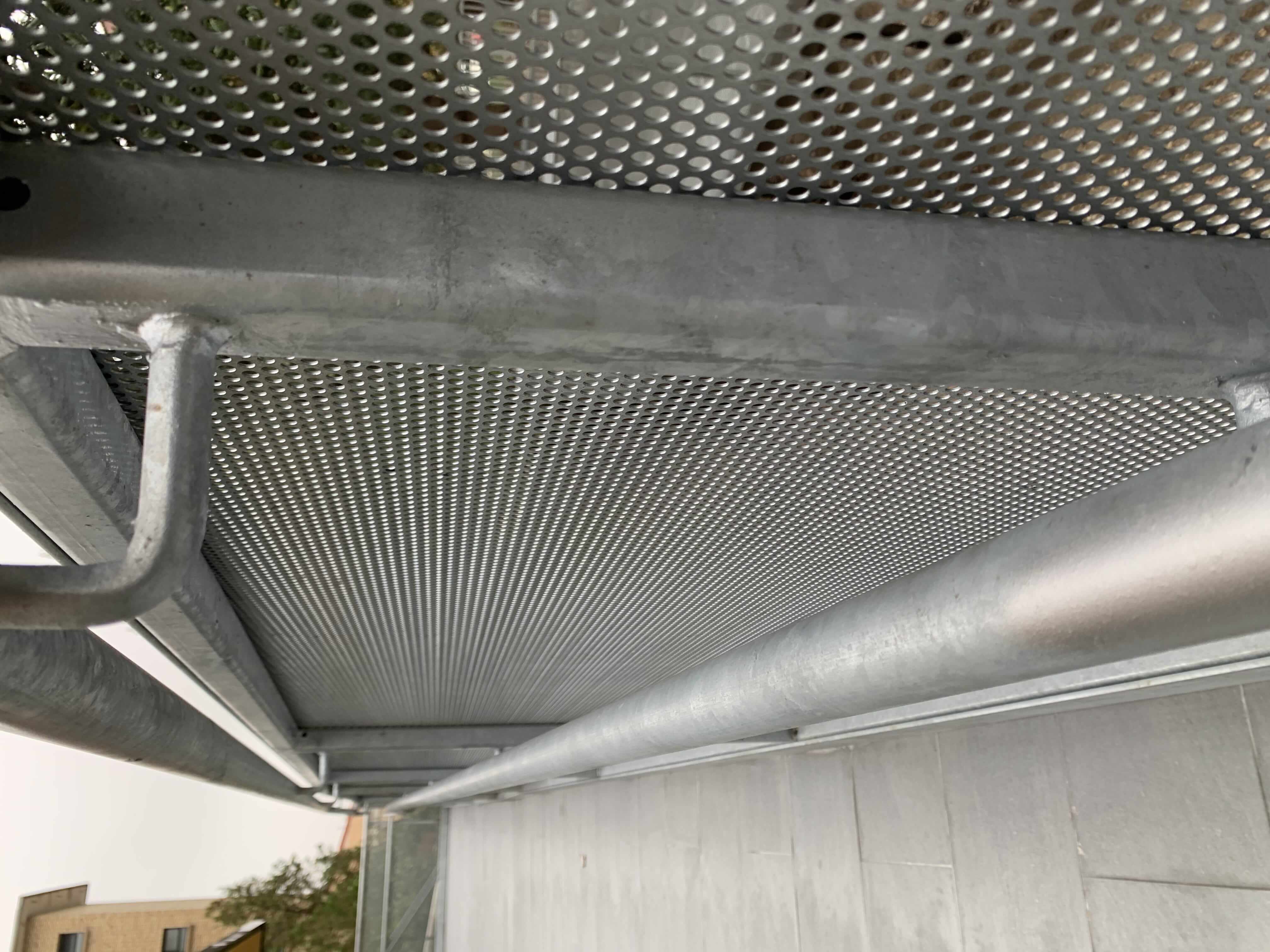

Detalle chapa perforada

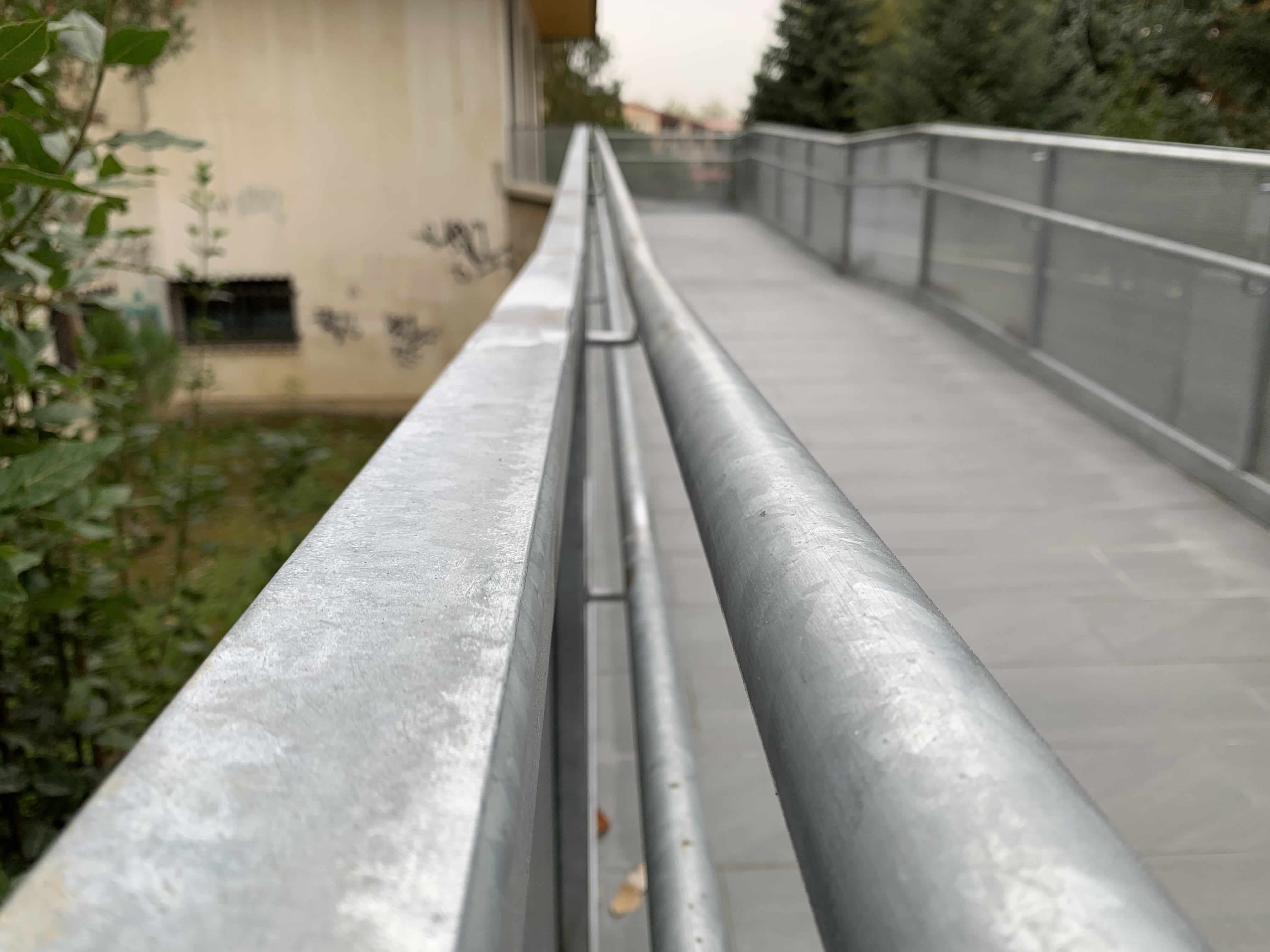

Detalle barandilla
Detalle llanta de 10 cm de altura en su parte inferior

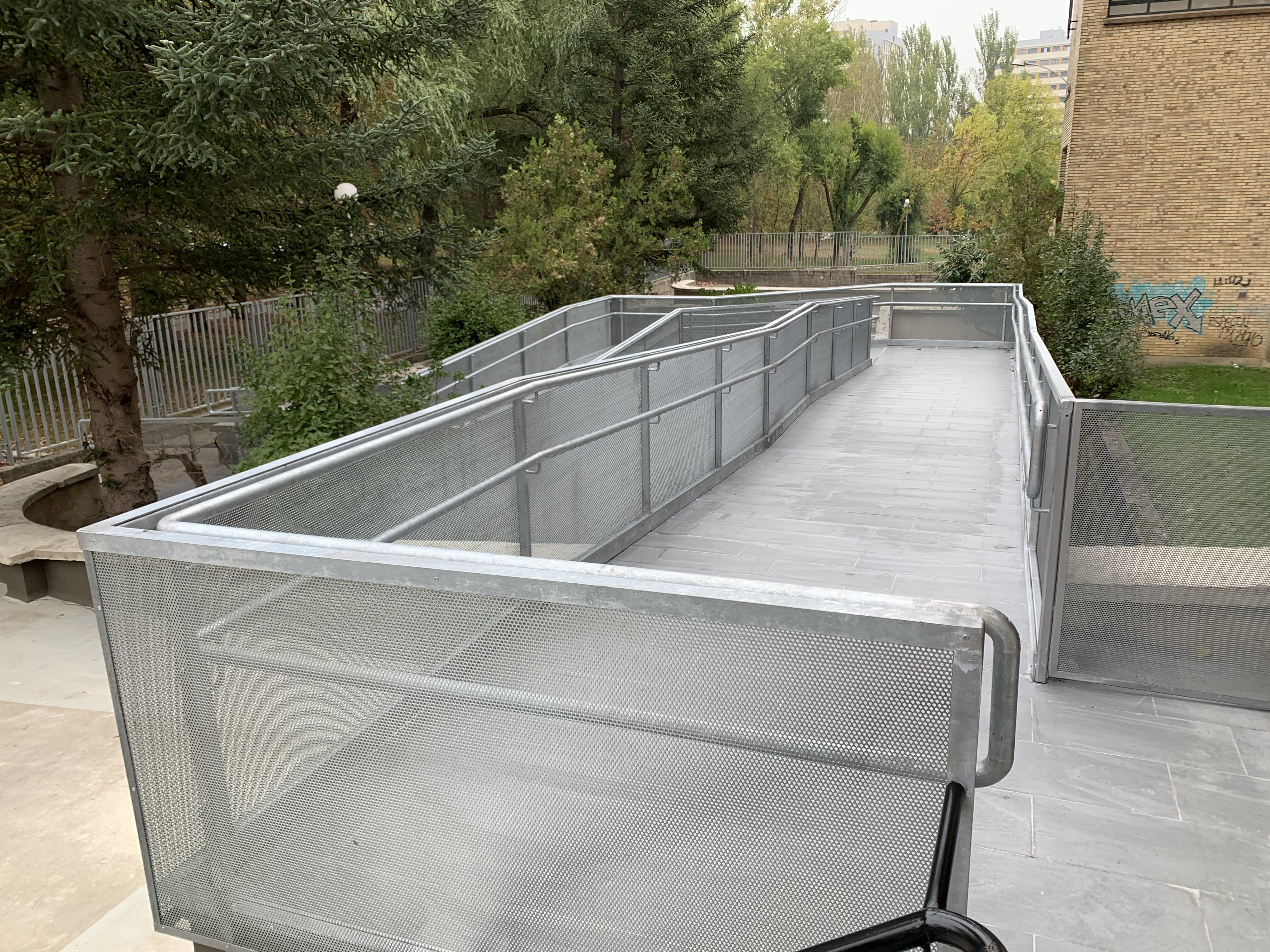

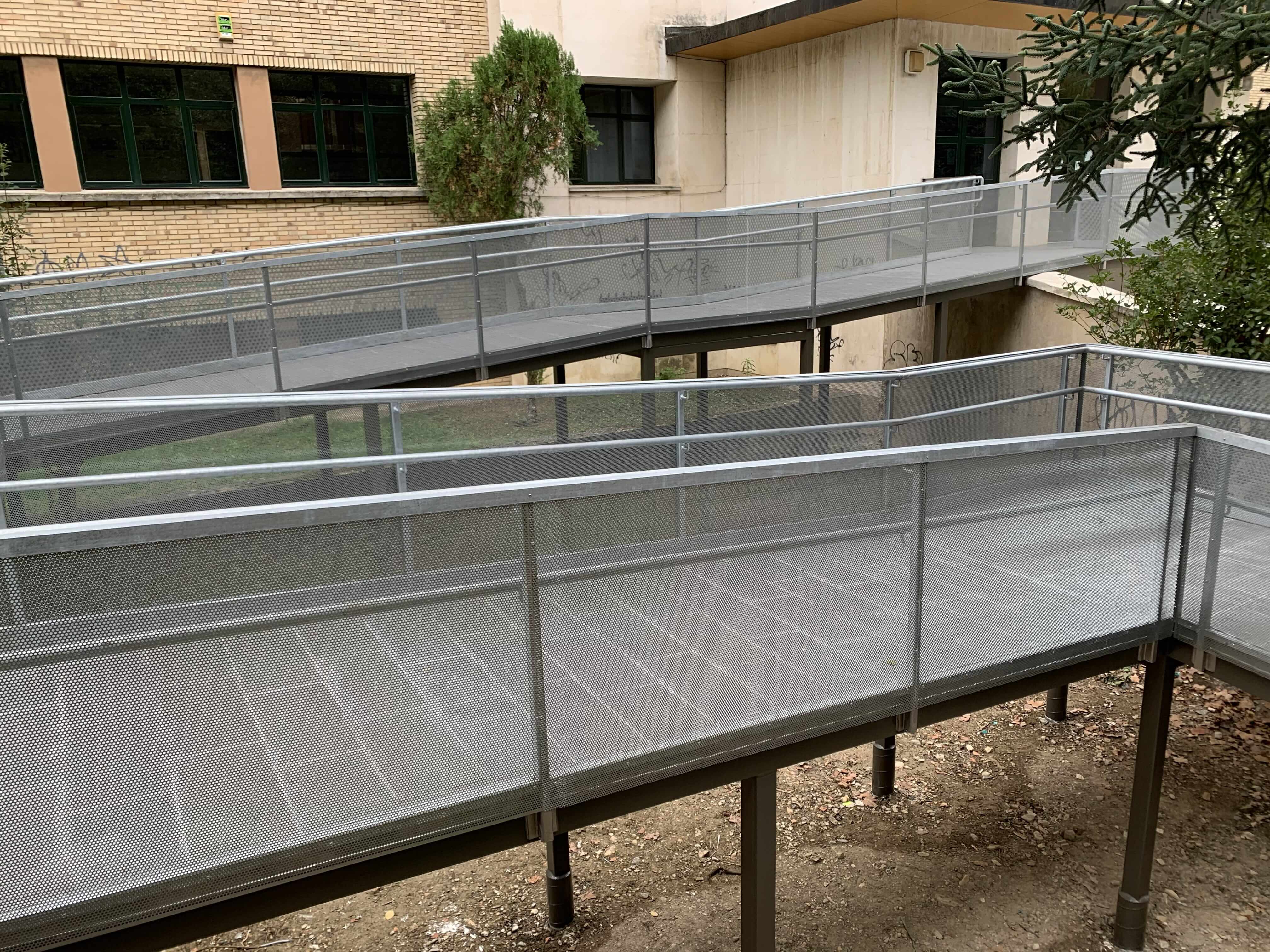

Vista de la rampa desde arriba
